ใช้เครื่องมือวัดชนิดใดในการวัดความหนาของฟิล์ม PTFE บาง?

เมื่อต้องจัดการกับฟิล์ม PTFE (โพลีเตตระฟลูออโรเอทิลีน) บางๆ การวัดความหนาของฟิล์มอย่างแม่นยำถือเป็นสิ่งสำคัญสูงสุด ในฐานะซัพพลายเออร์ที่มีชื่อเสียงของฟิล์ม PTFE ชนิดบาง เราเข้าใจถึงความสำคัญของการวัดที่แม่นยำในการรับรองคุณภาพและประสิทธิภาพของผลิตภัณฑ์ของเรา ในบล็อกโพสต์นี้ เราจะสำรวจเครื่องมือวัดต่างๆ ที่ใช้ในการวัดความหนาของฟิล์ม PTFE บาง โดยหารือเกี่ยวกับหลักการทำงาน ข้อดี และข้อจำกัดของเครื่องมือเหล่านี้

1. ไมโครมิเตอร์

ไมโครมิเตอร์หรือที่เรียกว่าคาลิเปอร์ไมโครมิเตอร์ เป็นหนึ่งในเครื่องมือที่ใช้กันมากที่สุดในการวัดความหนาของวัสดุบางๆ รวมถึงฟิล์ม PTFE มีทั้งแบบกลไกและแบบดิจิทัล โดยแบบดิจิทัลมีความแม่นยำสูงกว่าและอ่านง่ายขึ้น

หลักการทำงาน

ไมโครมิเตอร์แบบเครื่องกลทำงานโดยใช้กลไกแบบเกลียว ผู้ใช้หมุนปลอกนิ้ว ซึ่งจะเคลื่อนแกนหมุนไปทางหรือออกจากทั่งตีเหล็ก ระยะห่างระหว่างสปินเดิลและทั่งตีเหล็กสามารถวัดได้ด้วยความแม่นยำสูง โดยทั่วไปจะอยู่ที่ 0.001 มม. (หรือ 1 ไมครอน) ไมโครมิเตอร์แบบดิจิตอลใช้เซ็นเซอร์อิเล็กทรอนิกส์ในการวัดระยะทาง และผลลัพธ์จะแสดงบนหน้าจอดิจิทัล

ข้อดี

• ความแม่นยำสูง: ไมโครมิเตอร์สามารถให้การวัดที่แม่นยำมาก ทำให้เหมาะสำหรับการใช้งานที่ต้องการการควบคุมความหนาที่แม่นยำ
• แบบพกพา: มีขนาดค่อนข้างเล็กและพกพาสะดวก ทำให้สามารถวัดค่าได้ที่ไซต์งาน
• ใช้งานง่าย: แม้แต่ผู้ที่มีความรู้ทางเทคนิคจำกัด การใช้ไมโครมิเตอร์ก็สามารถทำได้ตรงไปตรงมา

ข้อจำกัด

• พื้นที่สุ่มตัวอย่างจำกัด: ไมโครมิเตอร์วัดความหนาที่จุดเดียว สำหรับฟิล์ม PTFE ที่อาจมีการเปลี่ยนแปลงความหนาทั่วทั้งพื้นผิว ต้องทำการวัดหลายครั้งในตำแหน่งที่ต่างกัน ซึ่งอาจใช้เวลานาน
• ความเสียหายพื้นผิวที่เป็นไปได้: แรงกดสัมผัสจากแกนหมุนและทั่งตีเหล็กอาจทำให้เกิดการเสียรูปบนพื้นผิวฟิล์ม PTFE ที่ละเอียดอ่อน โดยเฉพาะอย่างยิ่งสำหรับฟิล์มที่บางมาก

2. เครื่องวัดความหนาอัลตราโซนิก

เกจวัดความหนาแบบอัลตราโซนิกเป็นอีกตัวเลือกยอดนิยมสำหรับการวัดความหนาของฟิล์ม PTFE แบบบาง

หลักการทำงาน

เกจเหล่านี้ทำงานโดยการส่งคลื่นอัลตราโซนิกผ่านวัสดุ คลื่นสะท้อนจากพื้นผิวด้านหลังของฟิล์ม และวัดเวลาที่ต้องใช้เพื่อให้คลื่นกลับคืนมา จากความเร็วที่ทราบของคลื่นอัลตราโซนิกใน PTFE ความหนาของฟิล์มสามารถคำนวณได้โดยใช้สูตร (d = \frac{v\times t}{2}) โดยที่ (d) คือความหนา (v) คือความเร็วของคลื่นอัลตราโซนิกในวัสดุ และ (t) คือเวลาที่บิน

ข้อดี

• ไม่ทำลาย: การวัดด้วยคลื่นอัลตราโซนิกไม่สร้างความเสียหายให้กับฟิล์ม PTFE ซึ่งเป็นสิ่งสำคัญสำหรับผลิตภัณฑ์ที่จำเป็นต้องคงสภาพเดิมเพื่อการใช้งานต่อไป
• วัดผ่านการเคลือบผิว: หากฟิล์ม PTFE มีการเคลือบหรือเป็นส่วนหนึ่งของโครงสร้างหลายชั้น เกจอัลตราโซนิคยังสามารถวัดความหนาของชั้น PTFE ได้
• เหมาะสำหรับพื้นที่ขนาดใหญ่: สามารถครอบคลุมพื้นที่ได้กว้างกว่าเมื่อเทียบกับไมโครมิเตอร์ ทำให้สามารถวัดความหนาที่เป็นตัวแทนได้มากกว่า

ข้อจำกัด

• จำเป็นต้องมีคู่: เพื่อให้แน่ใจว่าการส่งผ่านคลื่นอัลตราโซนิกเป็นไปอย่างเหมาะสม จำเป็นต้องใช้ couplant (เช่น เจล) ระหว่างเกจโพรบและพื้นผิวฟิล์ม ซึ่งอาจทิ้งสารตกค้างบนฟิล์มได้
• ความแม่นยำได้รับผลกระทบจากคุณสมบัติของวัสดุ: ความเร็วของคลื่นอัลตราโซนิกอาจแตกต่างกันไปขึ้นอยู่กับความหนาแน่น อุณหภูมิ และคุณสมบัติอื่นๆ ของฟิล์ม PTFE ซึ่งอาจส่งผลต่อความแม่นยำในการวัด

3. ระบบการวัดความหนาด้วยการสแกนด้วยเลเซอร์

เทคโนโลยีการสแกนด้วยเลเซอร์ยังถูกนำมาใช้กันอย่างแพร่หลายในการวัดความหนาของฟิล์ม PTFE บาง ๆ

หลักการทำงาน

ระบบเหล่านี้ใช้ลำแสงเลเซอร์ในการสแกนพื้นผิวของฟิล์ม PTFE แสงเลเซอร์จะสะท้อนจากพื้นผิวด้านบนและด้านล่างของฟิล์ม และวัดระยะห่างระหว่างจุดสะท้อนทั้งสองจุด ด้วยการสแกนฟิล์มอย่างต่อเนื่อง จึงสามารถได้โปรไฟล์ความหนาโดยละเอียด

ข้อดี

• ความเร็วสูงและไม่สัมผัส: การสแกนด้วยเลเซอร์ช่วยให้สามารถตรวจวัดได้อย่างรวดเร็วโดยไม่ต้องสัมผัสฟิล์ม ซึ่งเหมาะสำหรับสายการผลิตที่มีปริมาณมาก
• การทำแผนที่ความละเอียดสูง: สามารถแสดงแผนที่ความหนาโดยละเอียดของพื้นผิวฟิล์มทั้งหมด ทำให้สามารถตรวจจับความแปรผันของความหนาเฉพาะจุดได้
• การทำงานอัตโนมัติ: ระบบเหล่านี้สามารถบูรณาการเข้ากับกระบวนการผลิตแบบอัตโนมัติ ปรับปรุงประสิทธิภาพและลดข้อผิดพลาดของมนุษย์

ข้อจำกัด

• ต้นทุนสูง: ระบบสแกนด้วยเลเซอร์มีราคาค่อนข้างแพงในการซื้อและบำรุงรักษา
• ความไวต่อสภาพพื้นผิว: ความแม่นยำของการวัดอาจได้รับผลกระทบจากความหยาบของพื้นผิวและการสะท้อนแสงของฟิล์ม PTFE

4. เซนเซอร์วัดความหนาแบบคาปาซิทีฟ

เซ็นเซอร์คาปาซิทีฟยังใช้สำหรับวัดความหนาของวัสดุอิเล็กทริกบางๆ เช่น ฟิล์ม PTFE

หลักการทำงาน

เซ็นเซอร์คาปาซิทีฟประกอบด้วยอิเล็กโทรดสองตัว เมื่อวางฟิล์ม PTFE ระหว่างอิเล็กโทรด จะทำหน้าที่เป็นอิเล็กทริก ความจุของเซนเซอร์จะเปลี่ยนไปขึ้นอยู่กับความหนาของฟิล์ม ด้วยการวัดความจุไฟฟ้าและใช้ความสัมพันธ์ที่สอบเทียบล่วงหน้าระหว่างความจุและความหนา ทำให้สามารถกำหนดความหนาของฟิล์มได้

ข้อดี

• ไม่ติดต่อ: เซ็นเซอร์แบบคาปาซิทีฟสามารถวัดความหนาได้โดยไม่ต้องสัมผัสฟิล์ม เพื่อหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้น
• เวลาตอบสนองที่รวดเร็ว: สามารถให้การวัดความหนาแบบเรียลไทม์ ซึ่งมีประโยชน์สำหรับการควบคุมกระบวนการ
• เหมาะสำหรับฟิล์มบาง: เซ็นเซอร์คาปาซิทีฟมีประสิทธิภาพเป็นพิเศษในการวัดฟิล์ม PTFE ที่บางมาก

ข้อจำกัด

• ความไวต่อสภาวะแวดล้อม: ปัจจัยต่างๆ เช่น ความชื้นและอุณหภูมิอาจส่งผลต่อการวัดค่าความจุ ซึ่งนำไปสู่ความคลาดเคลื่อน
• จำกัด เฉพาะวัสดุอิเล็กทริก: เซ็นเซอร์คาปาซิทีฟส่วนใหญ่เหมาะสำหรับวัสดุอิเล็กทริก เช่น PTFE และอาจใช้ไม่ได้กับวัสดุที่เป็นสื่อกระแสไฟฟ้าหรือกึ่งสื่อกระแสไฟฟ้า

กลุ่มผลิตภัณฑ์ของเราและความสำคัญของการวัดความหนา

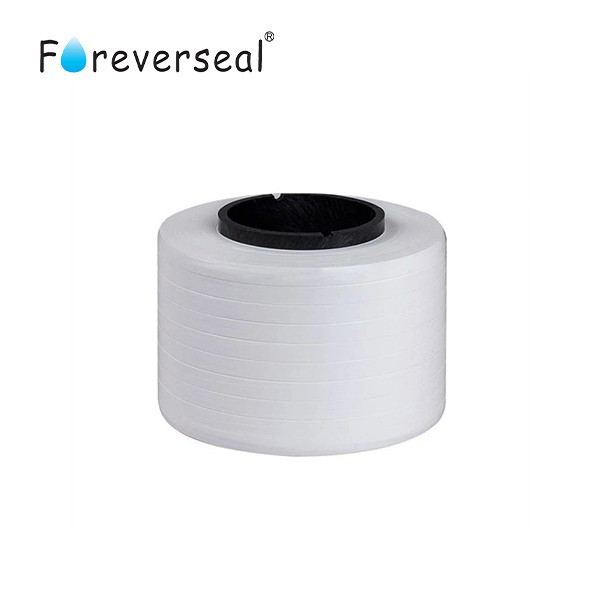

ในฐานะซัพพลายเออร์ชั้นนำของฟิล์ม PTFE ชนิดบาง เรามีผลิตภัณฑ์ที่หลากหลาย ได้แก่เทปฉนวน PTFE ความหนาแน่นต่ำแบบไม่เผาสีขาว,ฟิล์มฉนวนสายเคเบิล PTFE, และฟิล์ม PTFE ทนต่อการกัดกร่อน. ความหนาของฟิล์มเหล่านี้เป็นตัวแปรสำคัญที่ส่งผลต่อประสิทธิภาพการทำงาน

ตัวอย่างเช่น ในการใช้งานฉนวนสายเคเบิล ความหนาของฟิล์ม PTFE สามารถส่งผลต่อคุณสมบัติทางไฟฟ้า เช่น ความจุไฟฟ้า และความแข็งแรงในการพังทลายของแรงดันไฟฟ้า ในการใช้งานที่ทนต่อการกัดกร่อน ความหนาจะต้องเพียงพอเพื่อเป็นเกราะป้องกันสารกัดกร่อนที่เชื่อถือได้ ด้วยการใช้เครื่องมือวัดที่เหมาะสม เรารับประกันว่าผลิตภัณฑ์ของเราตรงตามมาตรฐานคุณภาพที่เข้มงวดและข้อกำหนดของลูกค้า
